密相气力输送布局设计图，听上去挺“高冷”，其实它就是整套系统的“施工蓝图+体检报告+使用说明书”三合一。画得对不对、全不全、清不清楚，直接决定后期跑不跑料、堵不堵管、修不修得着——不是画完交差就完事，而是从第一笔开始就得心里有谱、手里有据、眼里有标准。
说到“谱”，首先得认准几本“行业字典”。比如国标GB/T 37658—2019《气力输送系统设计规范》，这是咱们国内落地最实的那本；再比如ISO 11925（虽然偏防火测试，但它的粉尘爆炸风险分级逻辑，悄悄影响着密相图里防爆区域的划线方式）；还有美国CEMA RP 201，别看是洋标准，里面关于料栓形成条件、压降拐点预测的图表，早被不少设计院悄悄印在A3纸上贴在工位旁。这些标准不是拿来压箱底的，而是每根管线走向、每个阀门定位、甚至标注文字的字号大小，都得能回溯到其中某一条款。
设计图真正立得住，靠的不是线条多漂亮，而是三个“区”划得明明白白：物料特性适配区——比如面粉怕打散、奶粉怕结块、调味粉怕静电，图纸上得标出对应段的流速窗口和气固比建议值；压降控制域——不是所有弯头都能随便加，这里要算累计压损，留够风机余量，否则投产后风机“喘不上气”，现场师傅只能蹲在管道边听动静；气固两相流态分区——密相不是“一密到底”，起始段可能过渡流，中间稳态料栓，末端又易分层，图纸上得用不同线型或填充色把这几段区分开，不然施工队按统一规格焊，后面调试时就容易“明明按图施工，怎么就是不走料”。

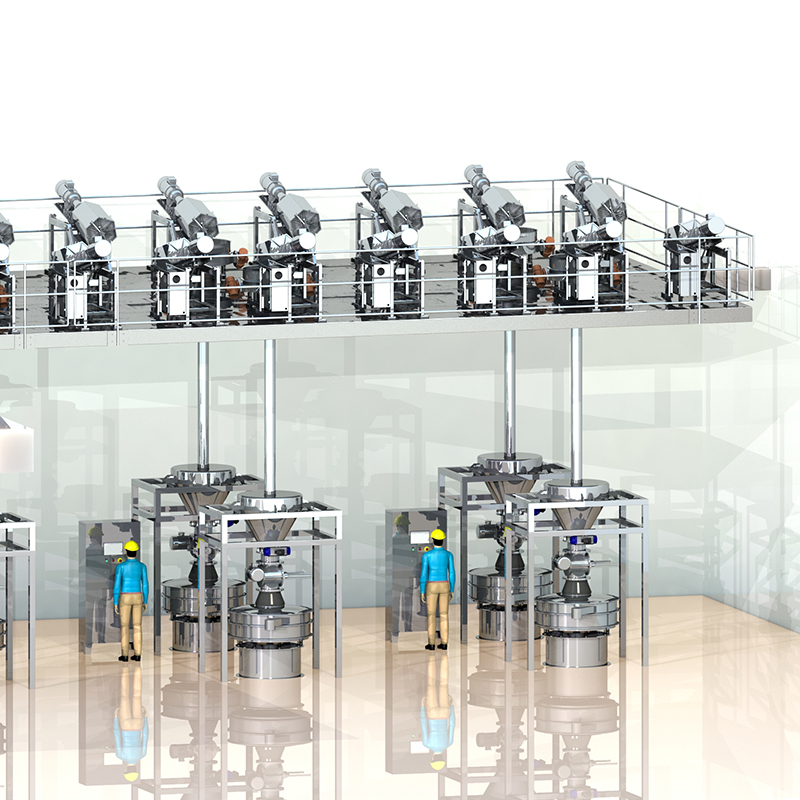

图面本身也讲辈分：总布置图是“全家福”，告诉你系统从哪来、到哪去、占多大地方；分区流程图是“科室分工表”，比如供粉段归谁管、计量段谁配合、CIP清洗段怎么切出独立回路；关键节点详图才是“手术特写”，像吨袋拆包机出口与第一段水平管的衔接角度、失重秤下方软连接的拉伸余量、气锁阀检修口的最小开启净空——这些地方少标一个尺寸，现场就得返工割焊。三者不是并列关系，而是“总图定边界、流程图定逻辑、详图保落地”，漏掉哪一层，图纸就容易变成“看起来都对，干起来全错”。
管道布置这事，说白了就是给物料“修路”。但密相气力输送修的不是柏油马路，而是一条要扛住料栓反复撞击、耐得住气流冲刷、还得在拐弯处不积料、不掉速、不爆管的“特种高速通道”。这条路怎么铺，不能靠经验拍脑袋，更不能等焊完再改——得在图纸上就把弯道半径、支撑点位、膨胀节位置这些细节，和风机选型、阀门配置、粉仓出料口结构全盘对上号。换句话说：管道不是孤立存在的线段，它是整个系统里最“讲配合”的那个环节。
比如最小弯曲半径，很多人以为“弯得越缓越安全”，其实不然。R/D太大会让料栓拉长、易断；太小又容易撞壁、磨损快、还可能局部堵死。我们实际做饼干供粉系统时就吃过亏——初版图按R/D=15设计，结果调试时发现料栓在第三个弯头后开始“散架”，末端计量波动超±5%。后来回溯一算，面粉在该气固比下临界稳定半径其实是R/D=9.5，调完之后，不仅走料顺了，连弯头寿命都从8个月拉到了14个月。所以图纸上标R/D=10，不是凑整数，而是失重秤动态校准曲线+陶瓷内衬磨损速率+现场检修空间三者掐着表算出来的。
再看垂直段和水平段的压损平衡，这事儿特别像“跷跷板”：垂直段靠气推着料往上走，耗的是压力；水平段靠料栓惯性往前滑，耗的是速度。两者压损不匹配，轻则末端料流发飘，重则中间某段突然“憋停”。我们在做中央厨房供粉系统时，就专门在图纸里加了一栏“压损配平注释”，把每10米垂直管对应多少米水平管的折算关系标清楚，连同风机余量预留值一起写进技术交底书——施工队看了不懵，调试工程师拿去直接对参数，省得后期靠调风阀硬扛。
至于膨胀节和支撑点，它真不是“每隔几米焊个支架”那么简单。粉仓热胀冷缩、风机振动传导、甚至楼上设备启停带来的微幅沉降，都会让一段20米长的不锈钢管道悄悄“挪位置”。我们给馍干输粉配料系统布管时，就在图纸关键节点打了三类标记：红色三角是强制支撑点（必须带滑动底座）、蓝色圆圈是膨胀节安装位（明确要求双法兰+导流筒）、黄色虚线框是“允许位移区”（告诉土建这里别打满混凝土，留30mm可调间隙）。后来投产三年，没换过一根软连接，也没出现过因热应力导致的漏粉。
最后说个容易被忽略的协同点：弯头选型和布局不是两个活，是一体两面。比如曲率比R/D≥8～12，听着是弯头的事，但它直接决定这段管线能不能放进设备夹层；转向角≤30°单弯优先，也不是为了好看，而是避免连续锐角造成料栓反复转向、动能衰减过快——我们在调味品配料系统里试过两个45°弯头背靠背，结果第三天就发现第二弯后1.2米处内壁出现明显冲蚀凹坑。后来改成一个30°弯+一段直管缓冲，问题当场消失。所以说，图纸上画的每个弯，背后都连着耐磨结构（双金属复合还是陶瓷内衬）、连着检修口朝向、连着CIP清洗液能否冲到死角——它不是部件清单里的孤立条目，而是整张图里最会“提要求”的那个角色。
CAD制图这事，干得好的人不说话，图纸一打开，连新来的实习生都能顺着图层名摸到气锁阀的型号；干得糙的，打开DWG文件像闯进没整理过的储物间——“PIPE-01”“Layer_23”“Final_v2_really_final”，图面线型糊成一片，颜色红蓝紫乱炖，标注文字小得要凑近屏息看，最后还得靠口头补课：“那个弯头啊，其实是陶瓷内衬的，别焊错了。”
所以第3章咱不聊“怎么画”，专治“为什么这么画”。
先说图层命名。新乡市高服机械股份有限公司画了40年粉体系统图，图层名早不是“管道”“阀门”这种大白话，而是带身份、带脾气、带工况的“身份证”。比如“PIPE-MS-MAIN”，MS代表密相输送（Mass Flow System），MAIN指主输送干线，一眼就知道这是扛主力的那根管；再比如“FITTING-BEND-HD”，HD不是“豪华版”，是High-Density（高浓态适配）弯头，和普通气力输送弯头压根不是一回事——它得配失重秤动态校准曲线，得预留CIP清洗流道，图纸上标错一层，现场就可能装错一种耐磨结构。我们做糕点供料系统时，就因早期图层混用“FITTING-BEND”和“FITTING-BEND-MS”，施工队按常规碳钢弯头订货，结果面粉一跑起来，三个月磨穿三处，返工时发现图纸里根本没挂“陶瓷内衬”属性——后来全公司统一加了一条铁规：凡密相相关图层，必须带MS或HD后缀，否则审图直接打回。
线型、颜色、线宽这三件套，也不是为了好看。我们按ASME Y14.2M做了映射落地，但不是照搬——比如主输送管道用0.5mm实线+青绿色（#008080），不是因为青绿显高级，而是它在黑白打印、投影汇报、平板审阅三种场景下都足够醒目，且和防爆区域黄黑警示线、CIP清洗管路的浅蓝色完全不打架；而气锁阀动态工况注释线，则强制用虚线+深紫色（#4B0082），为啥？因为紫色在所有终端设备上色差最小，哪怕用老式投影仪投出来，也能和主流程线清晰区分开。这不是矫情，是吃过亏：有次烘焙供料系统调试，现场工程师拿平板看图，把气锁阀“半开锁定”状态注释误读成工艺管线，差点手动关死正在运行的预拌粉供料线——后来全系改用深紫虚线，再没人认错过。
再说图例库。密相系统真有不少“独门暗号”：比如低速高浓流态标识符，不是画个箭头加个“→”就完事，而是一个带双波纹底纹的椭圆框，里面嵌着“MS-FLUX 0.8~1.2kg/m³”字样，这个数值范围直接关联到智能粉仓的料位反馈逻辑；再比如料栓位置标记，不是打个点，而是带方向箭头+时间戳的浮动标签（如“TS-20240517-14:22-L3”），它背后连着MES系统里的批次追踪模块。这些符号全收进高服自建的标准化图例库，且每个图例都绑定了BOM编码字段——你点一下“气动插板阀-MS”，弹出来的不只是外形，还有对应型号、防爆等级、气源压力要求、甚至上次CIP清洗记录。这不是炫技，是让设计、采购、调试、运维四拨人，看同一张图，说同一种话。
最后聊聊数字交付。现在光交DWG早不够看了。我们给面点供粉系统出图，DWG里埋了轻量级属性：每段管道除了长度直径，还嵌了压损计算值、推荐流速区间、对应风机变频段位；PDF版本则自动提取关键参数生成《安装要点速查页》，连吊点承重值都标在剖面图角落；最狠的是XBIM轻量化模型——把整条输送路径的几何数据，和供水系统、供油系统的联动时序、失重秤实时计量精度要求，一起塞进IFC结构里。客户拿去对接自己的MES平台，不用二次录入，拖拽就能调用。有家中央厨房项目方原来自己搭三维平台，试过三次都没法把“料栓到达时间”和“搅拌机启停指令”对上拍，接入高服的XBIM后，当天就跑通了从粉仓出料到面团投料的全链路时序仿真。
说到底，CAD图不是设计的终点，而是系统落地的第一块地砖。砖缝对不齐，后面铺再厚的地毯也踩不稳。高服干物料处理40年，图纸上的每一层、每一线、每一个小符号，都是从吨袋拆包机的粉尘飞扬里、从气力输送管道的料栓撞击中、从CIP清洗喷头的水雾蒸腾间，一点点抠出来的——它不酷，但靠谱；不花哨，但禁得起拧螺丝、接气源、通电调试那一遍遍折腾。
